ميسترال,ما هى حاملة المروحيات ميسترال

موضوع مهم جدا وهو عن ميسترال حاملة الطائرات ميسترال او بمعنى ادق ميسترال حاملة مروحيات
ميسترال حاملة مروحيات

ما هى حاملة المروحيات ميسترال

ميسترال (L9013)K هي سفينة هجومية برمائية وحاملة مروحيات، من البحرية الفرنسية. وهي السفينة الرابعة التي تحمل اسم، ميسترال.

السفينة الحربية الفرنسية ميتسرال (L9013) هي من فئة تحمل نفس الاسم وهو ميتسرال التي تضم أيضا السفينة الحربية تونيغي Tonnerre و ديكسمو Dixmude، وتتميز هذه المجموعة بأنها ذات قدرات هجومية برمائية وكذلك بقدرتها على حمل طائرات الهيليكوبتر.

المواصفات الفنيه لحاملة المروحيات ميسترال

  1. الحمولة : 22000 طن.
  2.  الطول : 199 مترًا - العرض: 32 مترًا.
  3.  السرعة القصوى: 19 عقدة "35 كيلومترا في الساعة".
  4.  مسافة السير: 19800 كيلو متر ، بسرعة 15 عقدة" 28 كيلومترا في الساعة".
  5.  استقلالية السفينة: 30 يومًا.
  6.  الطاقم: 180 شخصًا.
  7. التسليح: منظومة دفاع جوي من طراز simbad، رشاشاة عيار 12.7 مم، منظومة تشويش، أربع زوراق إنزال "stm"، زورقا إنزال بحري "eda-r"، 16 مروحية "tiger"، أو90 "so.-h"، 50 مدرعة، 13 دبابة "lederc".
  8.  السعة: 350 شخصًا لمدة 6 أشهر، 700 شخص لمدة قصيرة.
  9.  سطح السفينة تبلغ مساحته 5200 متر مربع، ويتضمن 6 أماكن يمكنها استيعاب جميع أنواع المروحيات.
  10.  تمتلك 3 رادارات "ملاحي، وجو - أرض، ورادار الهبوط على السطح.
  11.  بها مستشفى تبلغ مساحته 750 مترًا مربعًا، يتضمن 20 غرفة، بما فيها غرفتان للعمليات الجراحية، وغرفة أشعة، و69 سريرًا.
  12.  مزودة بحجرة طولها 60 مترًا مملوءة جزئيًا بالماء، تتسع لأربع سفن خفيفة لنقل عربات جنود مدرعة ومركبات أخرى.
  13.  يبلغ سعرها 1.2 مليار يورو.
  14.  بها 31 حجرة طول الواحدة 60 مترًا مملوءة جزئيًا بالماء، تتسع لأربع سفن لنقل عربات الجنود، ودرعة ومركبات أخرى، ومزودة 150 مقعدًا، ويوجد بها منصات رفع حمولة كل منها 113 طنا، تنقل المروحيات من المرآب إلى السطح والعكس.

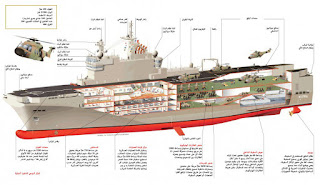

شرح المواصفات والمهارات القتالية لحاملة المروحيات ميسترال


وصف حاملة المروحيات ميسترال

سطح حاملة المروحيات ميسترال

تتميز ميسترال فى مسطحها الأفقي بعدة عناصر وهي: يصل طول السفينة إلى 199 مترًا، وتزن 21500 طن، وتنطلق بسرعة 19عقدة، بطاقم تشغيل 160 جنديا بحريا "مارينز"، ويمكن زيادتها إلى 200 جندي في الحالات القصوي. وتحمل 400 فرقة عمليات.

مقدمة حاملة المروحيات ميسترال ونظام الدفاع الآلي

تحمل السفينة فى مقدمتها: مدفع ميتراليوز 12,7 مللي، وأنتنا لنظام البث، ورادار أرض جو، ورادار الملاحة، وأنتنا نظام البث ماركة ساتكوم، وأنتنا نظام البث ماركة سيراكيو، وكابينة الدفاع المرئي، وكابينة الملاحة، وقمرا صناعيا "إنمارسات"، ورادار الهبوط وأنتنا نظام البث ماركة سيراكيوز، وكابينة الطيران، وتليفزيونا فضائيا ورافعة.

منصات الرفع لحاملة المروحيات ميسترال

مدفع ميتراليوز 12,7 مللي، مؤخرة المركب ونظام الدفاع الآلي.

جسم حاملة المروحيات ميسترال

ويتميز جسم السفينة بعدة إمكانيات منها: منصات الطيران بمساحة 5200 متر مربع، به ستة أماكن لطيران الهليكوبتر من كافة الأنواع.
أيضا المنصة تتحمل عدد 16 هليكوبتر "8 إن إتش 90" و 8 تايجر الداسر، ورفاص المركب.

مستشفى حاملة المروحيات ميسترال

وتحتوى على مستشفي بمساحة 750 مترًا مربعًا، به 20 غرفة، منها غرفتان للعمليات، غرفة أشعة، و69 سريرا، تستلم السلطات المصرية منها 19 موجودين بالفعل، وتستوعب حتى 50 سريرًا آخر، ومن الممكن إضافة مساحة أخري طبقا لتعليمات القيادة الطبية العسكرية.

مركز قيادة العمليات لحاملة المروحيات ميسترال

بمساحة 850 مترًا مربعًا، مجهزة لاستقبال 150 قيادة عسكرية، وتعمل بنظام التوصيل المباشر؛ كل شخص بالمعدات الخاصة به ويتم إيصاله بالشبكة الخاصة بالمركب.

هنجر الطائرات الهليكوبتر لحاملة المروحيات ميسترال

يتم تخزين الطائرات في مستودع بمساحة 1800 متر مربع، بمنصات متحركة تتحمل نحو 13 طنا، كل على حدة، وتسمح بتحرك الطائرات بين المستودع ومنصات الطيران.

هنجر المدرعات لحاملة المروحيات ميسترال

بمساحة 2650 مترًا مربعًا على منصتين ومسارات داخلية تسمح بانتقال المدرعات بين المنصات عن طريق منصات أخرى ترتفع أفقيا للمنصات بالأعلى، أو لحوض السفينة بالأسفل.

حوض حاملة المروحيات ميسترال الداخلي

بمساحة 60 مترًا طوليا، مغمورًا تحت المياه على عمق عدة أمتار يسع 4 زوارق حربية حاملة للمعدات ونقل الجنود والمدرعات، يوجد باب يقوم بتوصيل الحوض الداخلي بمياه البحر لإدخال الزوارق إلى ساحة العمليات، كما أنه معد لاستقبال الطائرات الهليكوبتر أيضًا.

POD
تعمل ميسترال بنظام الدفع pod، المزود بموتور كهربي يسمح للسفينة بنصف لفة على محور ارتكازها، وهي بوضع ثابت، ما يعطيها ميزة إضافية في المناورات الحربية في الأماكن الساحلية والمواني ضعيفة التجهيزات.

البوم صور لحاملة المروحيات ميسترال
